2017年度BIM研究小組工作總結
BIM在實際工作中的運用

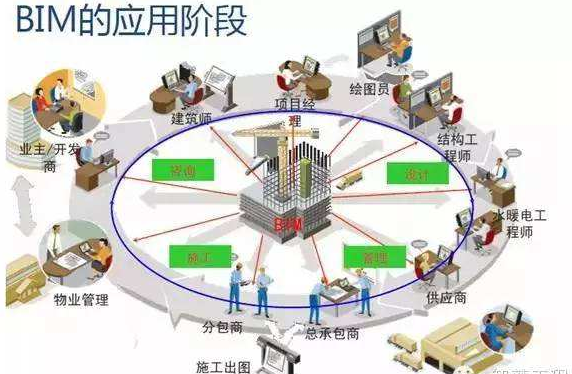

一、 BIM的理念、意義及應用
1、 BIM的來源?BIM理念的啟蒙,受到了1973年全球石油危機的影響,美國全行業需要考慮提高行業效益的問題,1975年“BIM之父”Eastman教授在其研究的課題“Building Description System”中提出“a computer-based description of-a building”,以便于實現建筑工程的可視化和量化分析,提高工程建設效率。
2、 BIM是什么?BIM的英文全稱是Building Information Modeling或者Building Information Management,通過字面可以知道BIM是基于模型的信息化管理或者建筑信息化管理,是以建筑工程項目的各項相關信息數據作為基礎,管理三維建筑模型,通過數字信息仿真模擬建筑物所具有的真是信息。
3、 BIM的優勢是什么?BIM具有信息完備性、信息關聯性、信息一致性、可視化、協調性、模擬性、優化性和可出圖性,將建設單位、設計單位、施工單位、監理單位等項目參與方在同一平臺上,共享同一建筑信息模型。
4、 BIM不再像過去的制圖軟件僅僅是一款軟件,而是一種管理手段,是實現建筑業精細化,信息化管理的重要工具,BIM是一種技術,更是一種理念。
二、 我院BIM技術學習研究小組的成立
1、 與制造業相比,整個建筑行業的生產力指數比較低,隨著B(niǎo)IM在國內的發展與應用,可能會影響建筑行業思維方式的轉變,為了更好的適應市場的需要,在院領導的大力支持下,BIM技術學習研究小組于2015年10月正式成立,小組成員共22人。小組成立以來始終以提高設計工作效率、改變二維設計思路、使建筑設計可視化為學習目標,不斷學習,創新,逐步提高設計水平。
2、 小組成立以來,積極參與各種與BIM相關的學習與活動,整體掌握了Revit設計軟件,為了使小組的學習及研究能真正應用到實際工作和工程中,小組各專業成員利用業余時間使用Revit完成了對已出施工圖項目的重新設計。
3、 以下是我小組重新設計的已出施工圖紙的項目展示:

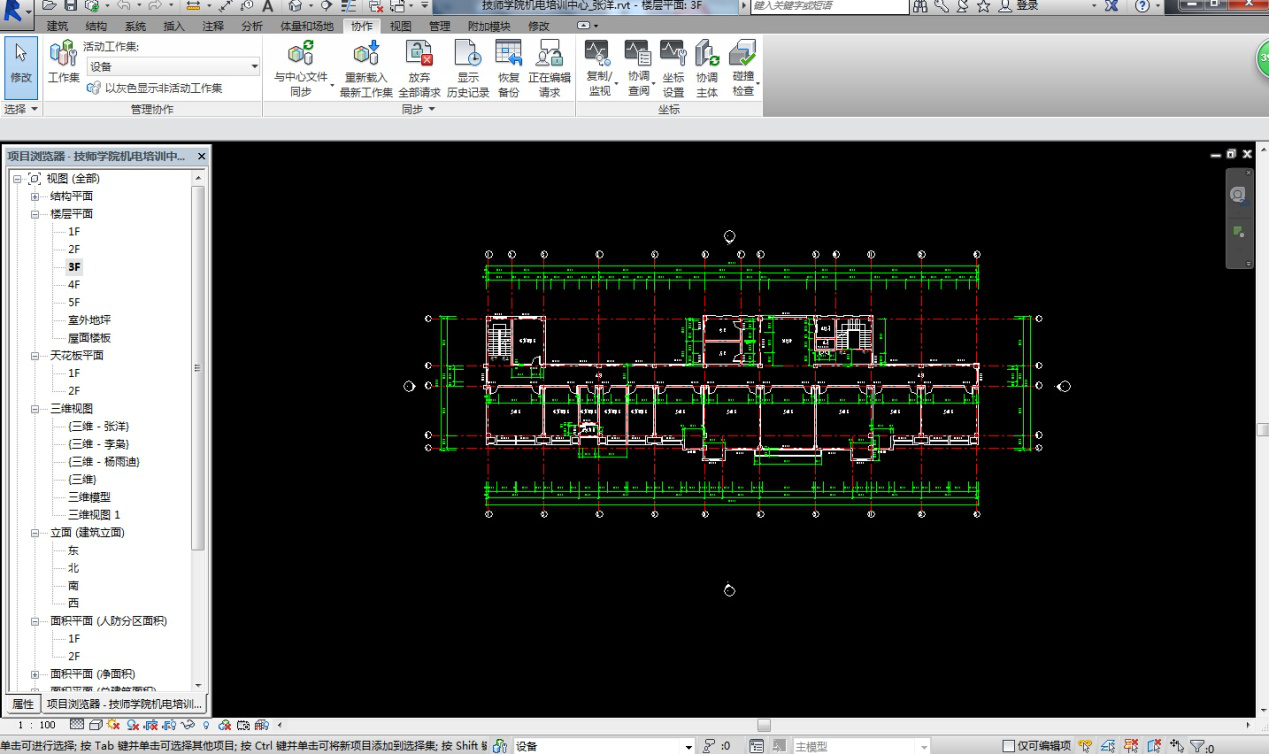

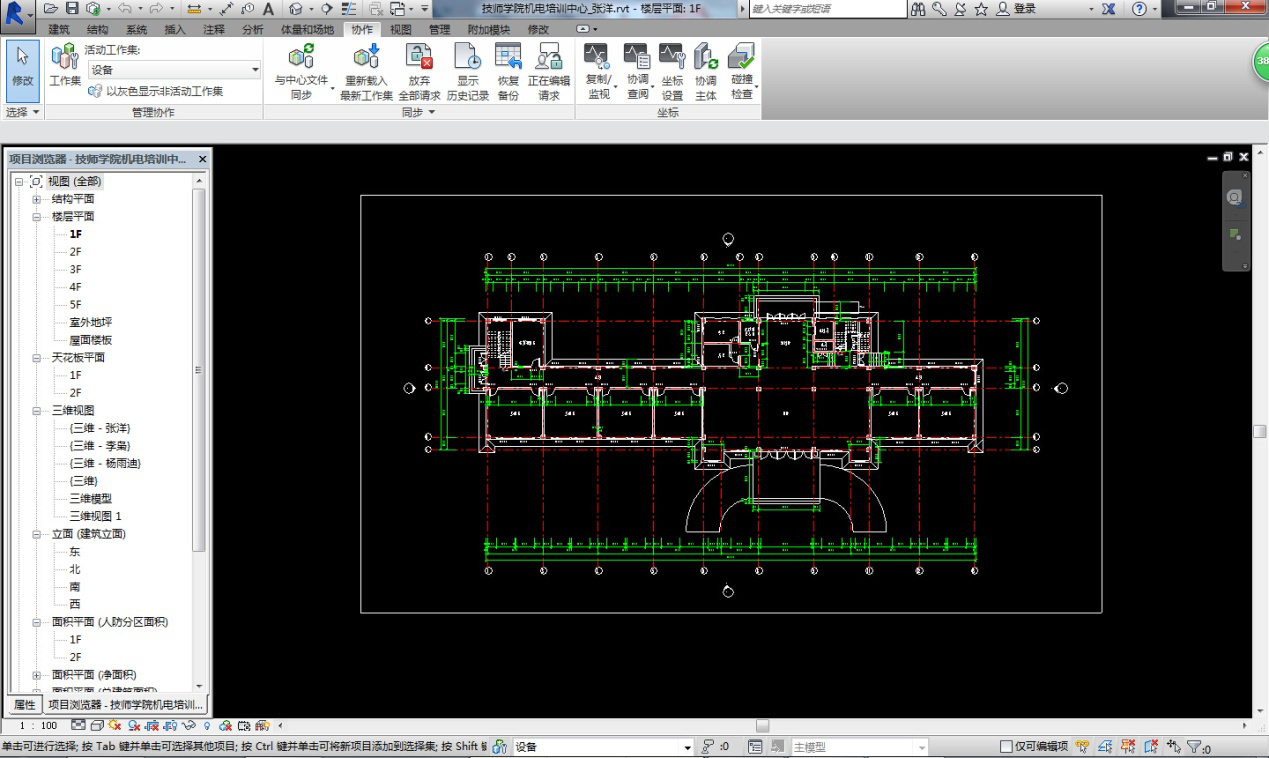

首層平面圖:
標準層平面圖:
屋面層平面圖:

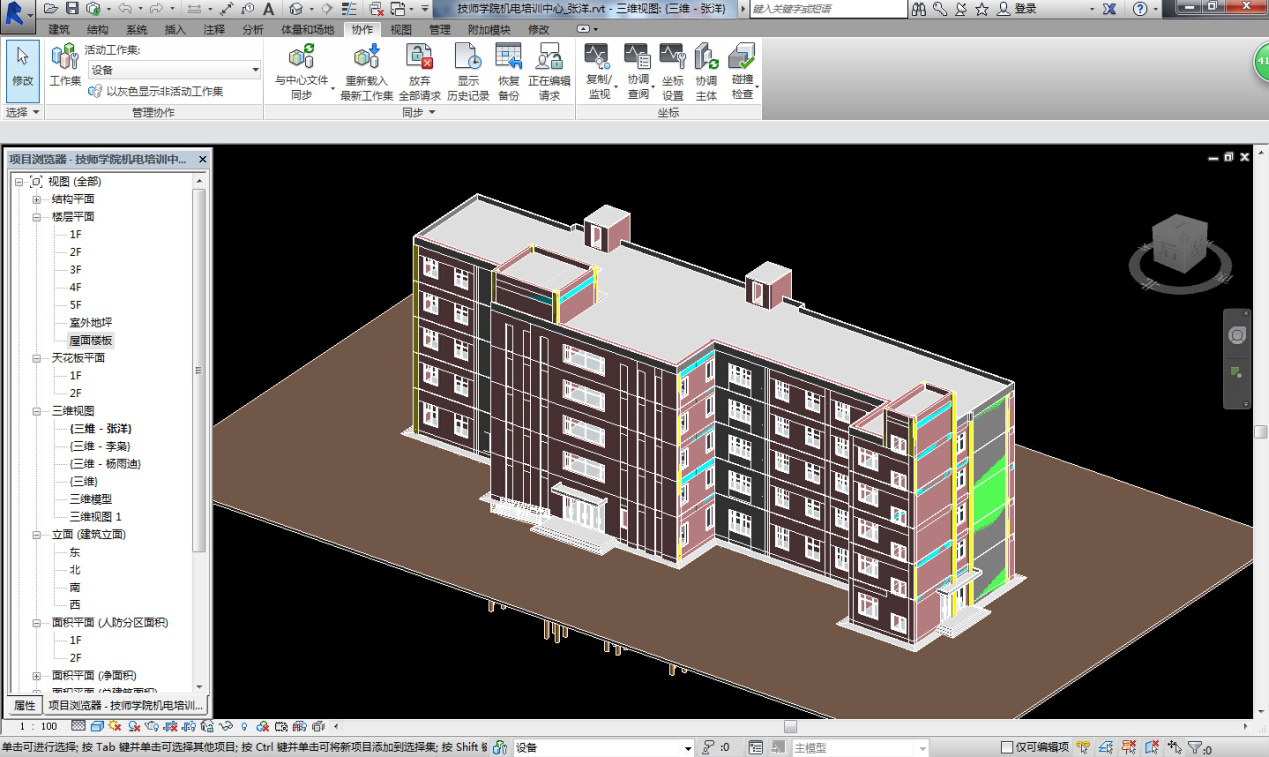

南立面效果:
北立面效果:

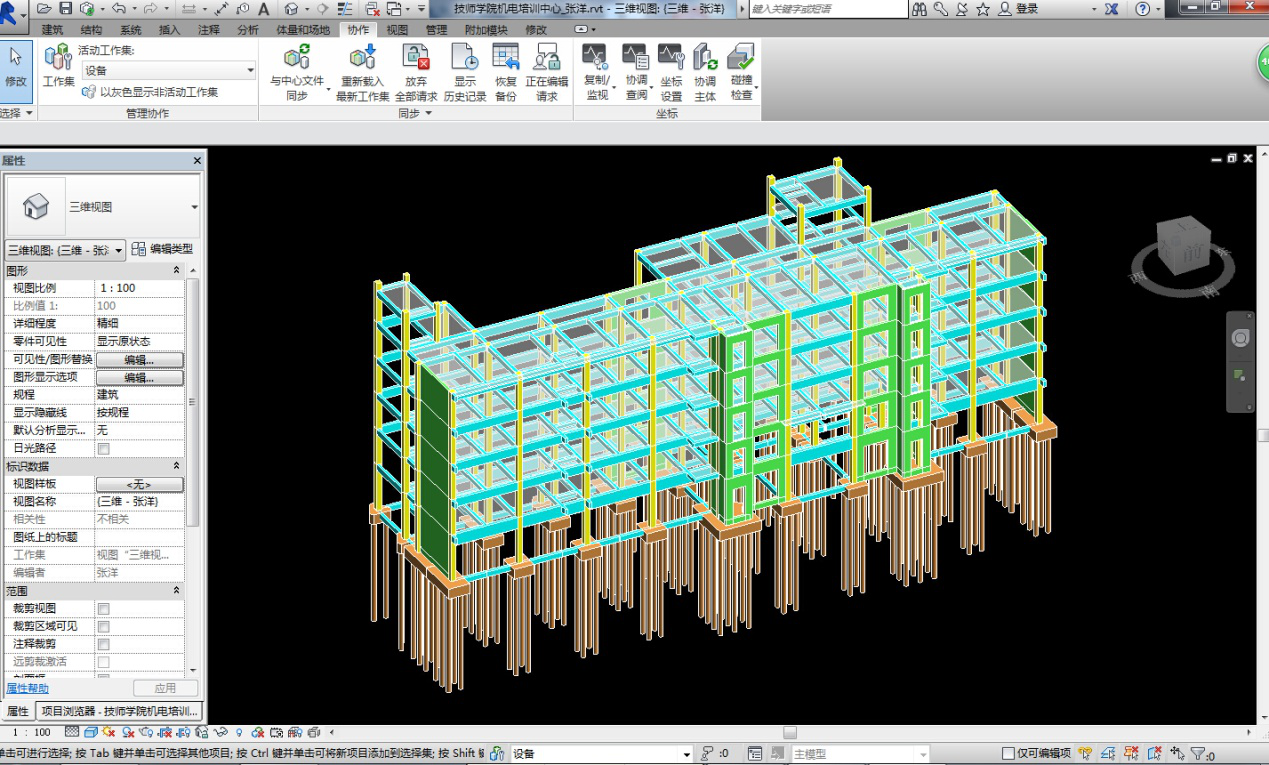

主體結構:

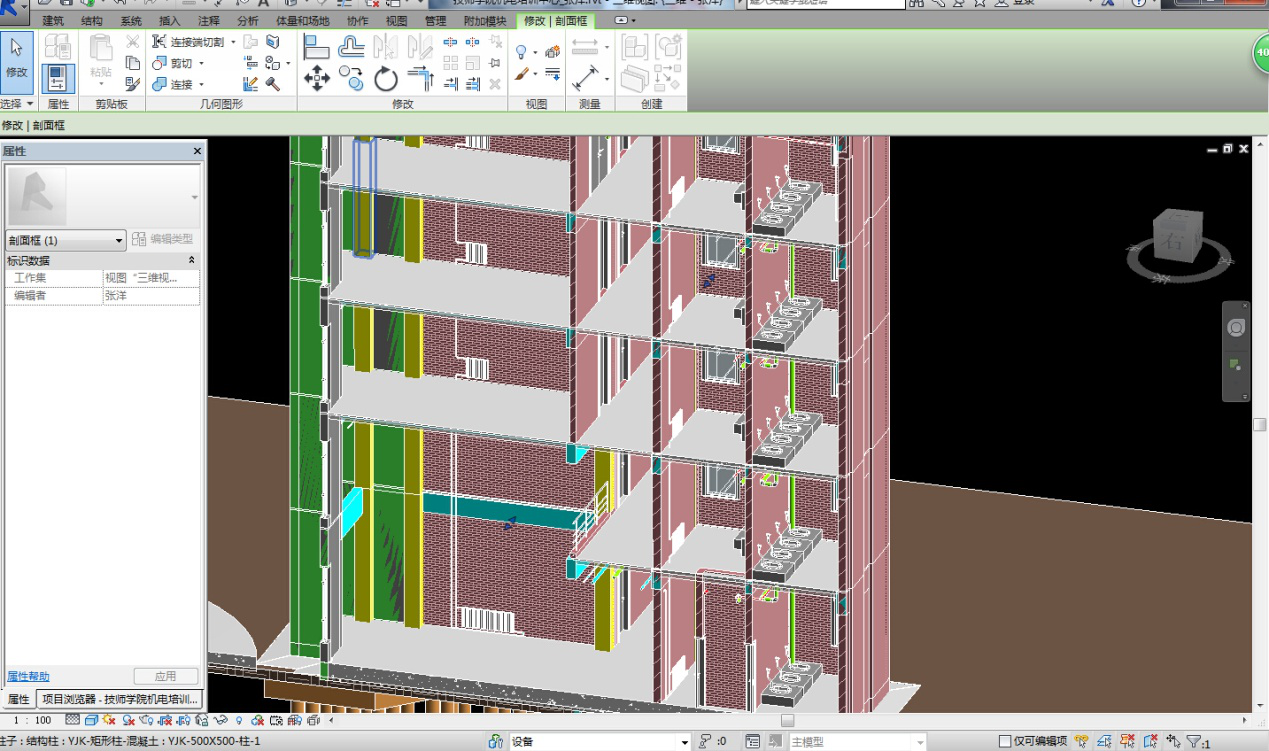

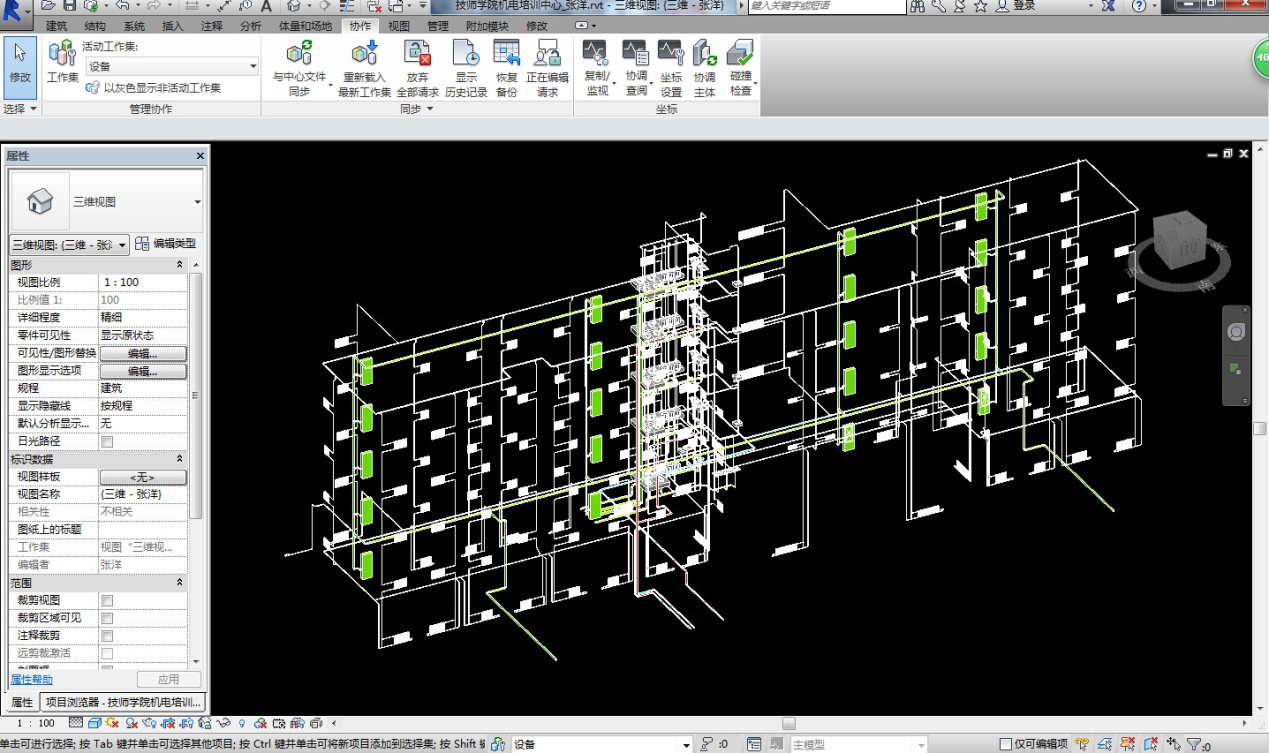

管線布置:

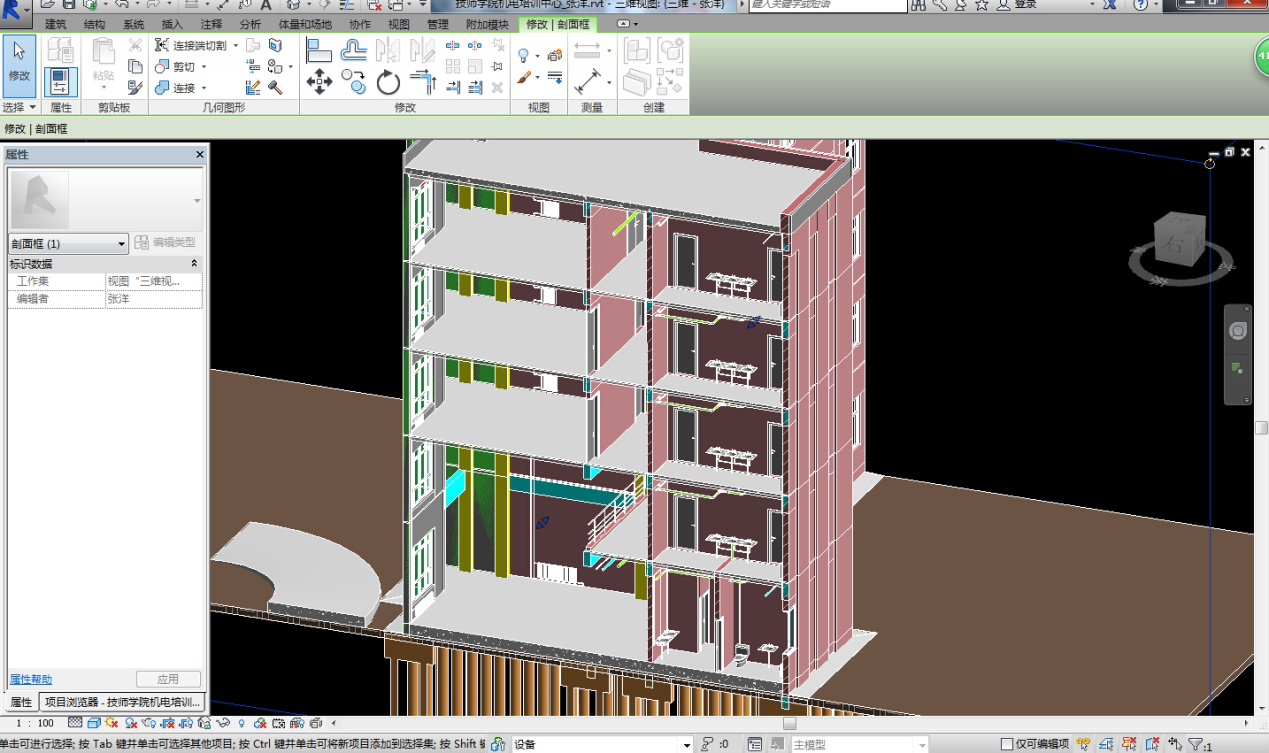

散熱器及衛生潔具:
衛生潔具:

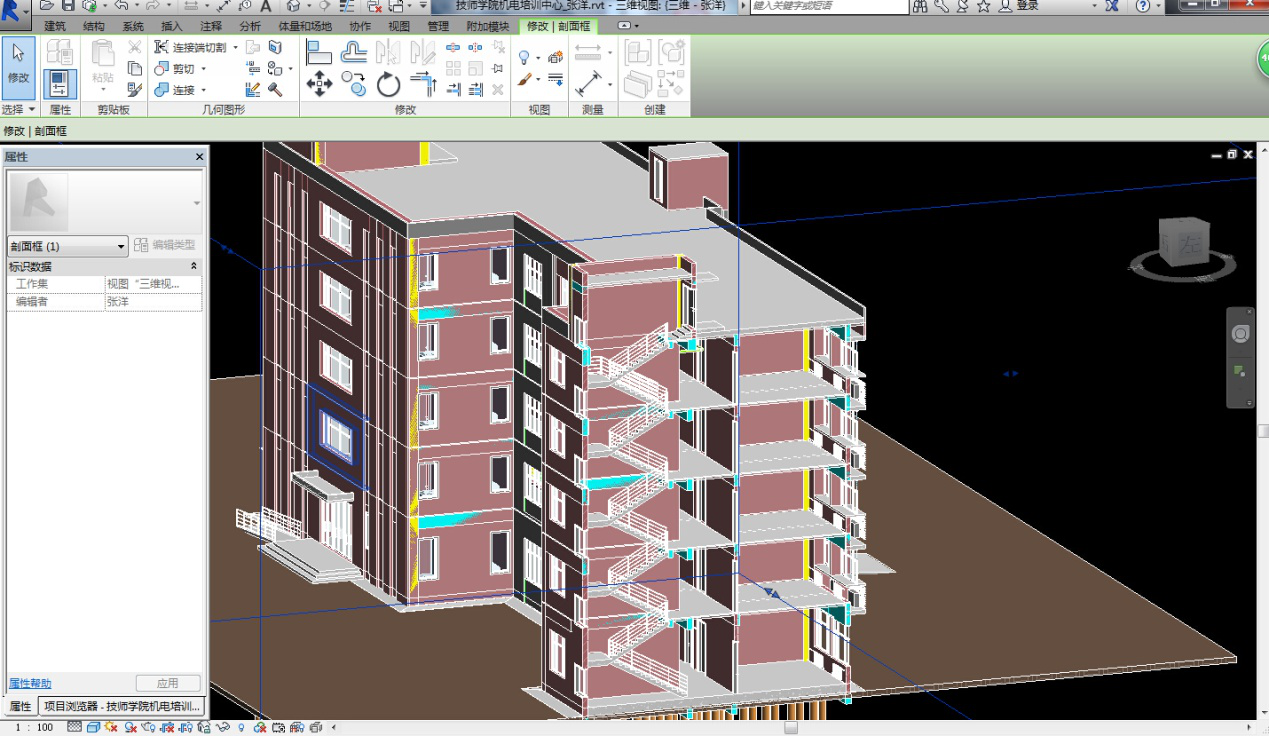

樓梯:
三、實際工程中的首次嘗試
通過學習與掌握的過程,在我院實際項目中,BIM學習小組與裝配式小組合作,完成了對項目的拆分設計,下面是部分成果展示:

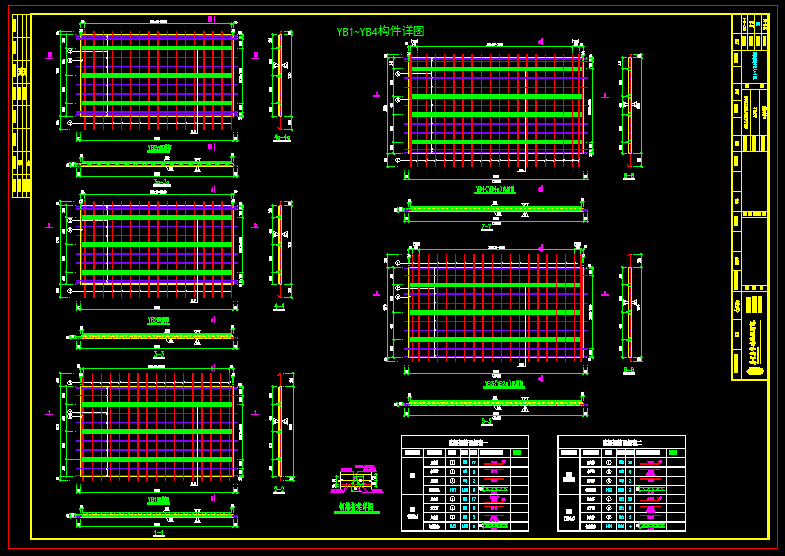

構件詳圖一:

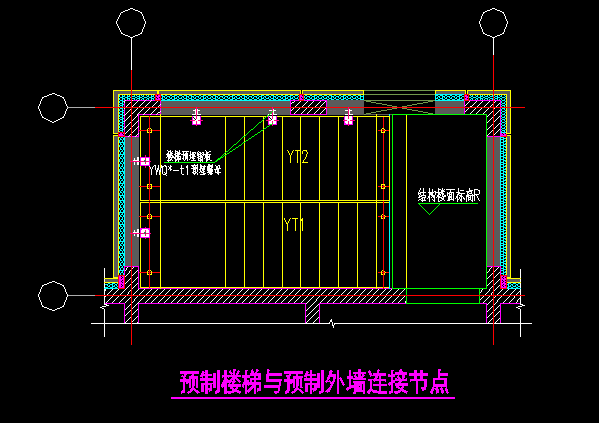

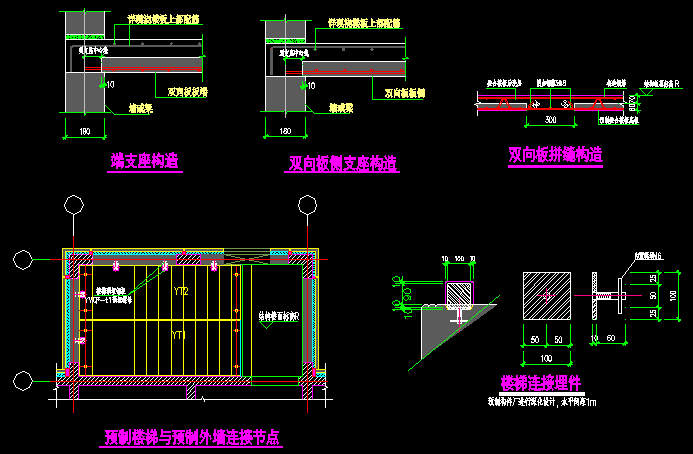

節點詳圖:
樓梯詳圖:
三、 后續工作安排及目標
1、 隨著經濟和社會的發展,EPC總承包模式在工程建設領域得到了越來越廣泛的應用,設計施工一體化已成為大勢所趨。
2、 結合EPC總承包項目特點,對BIM的應用進行探索。
BIM研究小組
2017年11月5號
